借助 Bentley 的电气和仪表设计应用程序，可以整合并实现电气自动化设计，同时超越非智能 CAD 图形的限制。借助这些集成的物理和电气设计应用程序，可以更快地完成变电站设计。通过三维桥架设计和自动化选择电缆线路路径，快速攻克最复杂的电缆布线项目。通过对机器控制、工厂、采矿设备等进行智能电气设计，可节省时间并减少错误。



以下创新案例选自Bentley 的基础设施年度光辉大奖赛提交的项目。

基础设施年度光辉大奖赛每年举办一次，旨在表彰全球最为杰出的基础设施项目。参赛项目由 Bentley 软件用户提交，并由独立专家评委会进行评选，他们严格依照最高标准来评选出最能体现创新性和一流的构想、并具有卓越品质和高效的项目。这些项目展示了用户如何成功地应用 Bentley 的电气和仪表设计应用程序，在公用事业、制造、发电和采矿项目中节约时间和成本。



中国电力工程顾问集团东北电力设计院有限公司

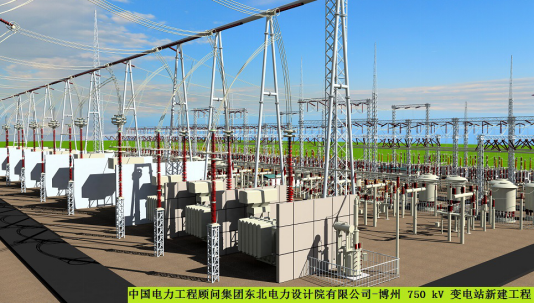

博州 750 kV 变电站新建工程

中国，新疆维吾尔自治区，博尔塔拉蒙古自治州



博州 750 千伏变电站项目是中国国家电网公司的三维设计试点项目，总投资约 5 亿人民币。项目建成投产后，将作为高电压、大容量的外送通道，提高博州电网供电的安全可靠性，满足博州地区高负荷增长的需求，对于优化博州能源资源配置、改善投资环境、推动产业发展具有重要意义。



项目团队使用OpenUtilities Substation 将设计时间缩短了 15 小时，节省了 20 万元设计成本。通过将三维设计模型发布成iModel模型，用于施工辅助，并将项目计划与三维设计模型结合，实现了项目的施工进度模拟，从而在全生命周期实施三维 BIM 策略。



项目解决方案选择：LumenRT、MicroStation、Navigator、OpenBuildings Designer、OpenUtilities Substation、ProjectWise、ProSteel、ProStructures、STAAD



中国能源建设集团浙江省电力设计院有限公司

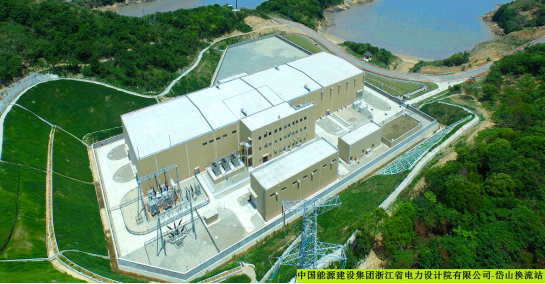

岱山换流站

中国，浙江省，舟山市



岱山换流站是舟山多端柔性直流输电示范工程的核心，其额定输送功率为 300 兆瓦，属于中国浙江省舟山岛供电网络。中国能源建设集团浙江省电力设计院有限公司为国家电网浙江省电力公司设计了总投资 6.4118 亿元的发电站，实现了多个海岛电网之间的直流互联，提高了海上风力发电利用率。



项目团队借助OpenUtilities Substation 实现了协作流程，将此项目的设计周期缩短到了 30 天。借助STAAD.Pro创建了一个仿真模型，并通过研究大跨度钢屋架结构的抗风设计，确定了最优设计方案。此外，OpenUtilities Substation 的三维设计功能解决了工程团队面临的复杂设计问题。准确的三维模拟节省了 220 万元现场测试成本。



项目解决方案选择：MicroStation、OpenBuildings Designer、OpenUtilities Substation、Pointools、ProjectWise、STAAD.Pro



中国电力工程顾问集团西北电力设计院有限公司

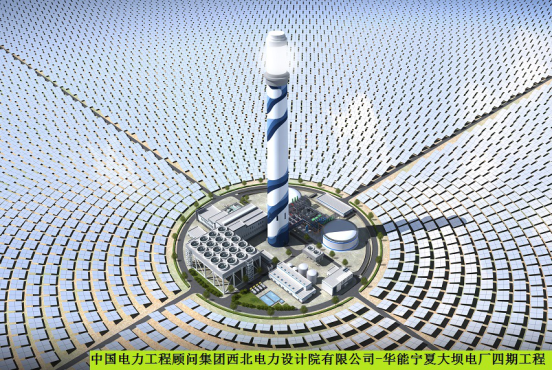

华能宁夏大坝电厂四期工程

中国，宁夏回族自治区，青铜峡市



华能宁夏大坝电厂四期工程作为宁东至浙江±800 kV 特高压直流输电工程的电源支撑点，将为满足东部地区负荷快速增长需要，降低东部地区环保压力，发挥积极的作用。中国电力工程顾问集团西北电力设计院有限公司负责建设该工程。该发电厂拥有两个 660 兆瓦的超临界燃煤间冷机组和烟气脱硫脱硝装置，可为主输电工程提供支持。



西北电力设计院与 Bentley 合作开展了为期八年的研发项目，共同完成协作设计和数据管理解决方案。OpenPlant和OpenUtilities Substation 极大地改善了多专业设计团队之间的协作，在整个项目的数据传输中起着至关重要的作用。这些应用程序帮助减少了 70% 的设计变更和 40% 的设计工时。



项目解决方案选择：Bentley Raceway and Cable Management、ContextCapture、LumenRT、MicroStation、Navigator、OpenBuildings Designer、OpenPlant、OpenRoads、OpenUtilities Substation、Promis.e、ProStructures、STAAD



深圳智润新能源电力勘测设计院有限公司

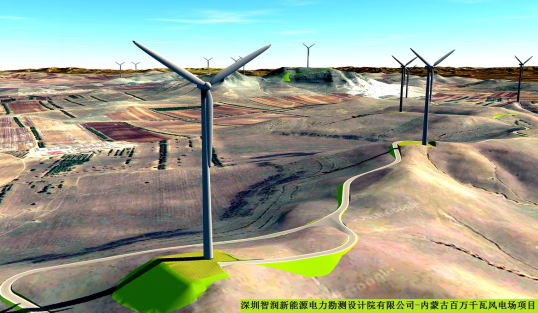

内蒙古百万千瓦风电场项目

中国，内蒙古自治区，锡林郭勒盟



内蒙古百万千瓦风电场项目总投资50亿人民币，将新建三座 220 千伏的升压站，设计安装 290 台风力发电机组。该项目位于海拔约 1,000 米至 1,500 米的低山丘陵草原上。广阔的地形和复杂的地势给团队带来了设计挑战，最终的设计成果还需要能够减少碳排放。



项目团队利用 Bentley 应用程序实现了三维设计工作流，并在LumenRT中进行渲染。设计团队使用OpenUtilities Substation 建立电气设备族库并在LumenRT中创建了逼真的三维可视化效果，在设计路线时避开农业用地和采矿区。该风电场项目将显著减少碳排放。Bentley 应用程序帮助项目团队将设计时间缩短了 25% 并节约了 10% 的项目总成本。



项目解决方案选择：Bentley Raceway and Cable Management、LumenRT、OpenBuildings Designer、OpenRoads、OpenUtilities Substation
